En este #NuevoProyectoMaker quiero juntar algunos hobbies como son el speedcubing (hacer el cubo de Rubik lo más rápido posible) aunque lo mío es el slowcubing, y la robótica.
En los diversos campeonatos en los que he participado, incluidos el europeo y de España, e incluso los intercolegiales de España, siempre hay en las mesas de competición, además del tapete y el timer (cronómetro especial de mesa), hay un display para que el público pueda ver los tiempos que marcan los cronómetros. Estos marcadores deben ser <<oficiales>> aunque el tiempo que en verdad es el oficial lo marca el cronómetro de mesa. Lo sé porque participar en torneos conlleva hacer de juez de mesa y me gusta ayudar en los torneos de esa forma y eso es una de las cosas que te enseñan para hacer de juez.
Bueno pues a lo que voy, el marcador cuesta más de 100 euros cada uno. Son muy chulos. Si quieres comprarlos esta es la página en donde los podrás adquirir.
Y ahí surge la idea, ¿sería difícil hacer un marcador propio?
Lo primero es buscar información de si hay ya referencias anteriores y el que más me sedujo fue https://jayanth-rajakumar.github.io/ledmat/
Me parecía interesante y muy semejante a lo que busco.
Tocaba recoger/comprar los materiales necesarios.
Arduino Nano . 2,95 euros
Matriz 8x8 MAX7219 LED. 2 euros
4-in-1 Matriz MAX7219 LED. 5,20 euros
Cable audio 2.5mm a 3.5mm, macho-macho. 2 euros
Conector hembra jack audio 3.5mm. 2.70 euros/ 10 unidades
Cables Dupont para conexiones arduino. 1,30 euros 40 unidades
https://es.aliexpress.com/item/32662824675.html
Los precios incluyen transporte y a fecha que puede ser menor ya que algunos son de la misma tienda y eso abarata coste. Aún así sale a 16 euros (sin carcasa, ni material de soldadura...) pero es muy barato en comparación con el precio de venta.
Manos a la obra.
Voy a realizar el proyecto con la placa ZUM de bq en la que estoy muy cómodo y he tratado <<algo>> con ella. Luego, cuando lo consiga pasaré a la nano por cuestiones de ser más económica y pequeña a la hora de realizar el marcador.
El programa es de la referencia de arriba indicado y he encontrado alguna dificultad para ponerlo en uso. Es muy curioso pero el programa tiene su dificultad pero poco a poco lo vas entendiendo. Recomiendo ver algunos tutoriales del tema como los de Luis Llamas

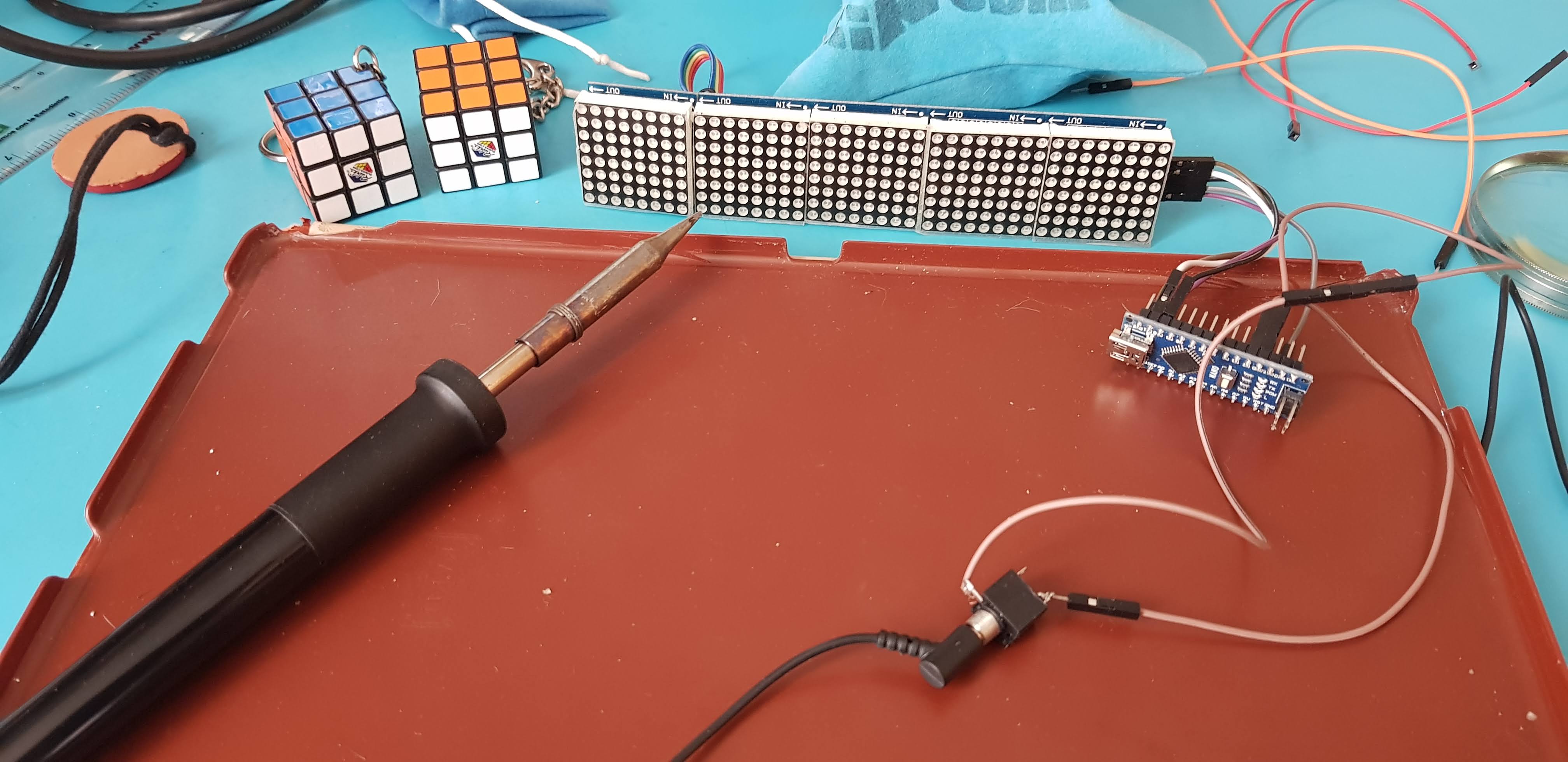

Aquí os dejo el primer vídeo del resultado obtenido, del que estoy muy contento
Continuará....
